Schwimmbadsteuerung

Hier wird eine Regelung vorgestellt, die das Heizen eines Schwimmbads über eine Heizungsanlage mit Solarthermie regelt.

Überblick

Die Elektronik ist auf zwei Gehäuse verteilt:

  1. Die Regelungseinheit, an die alle Sensoren angeschlossen werden.

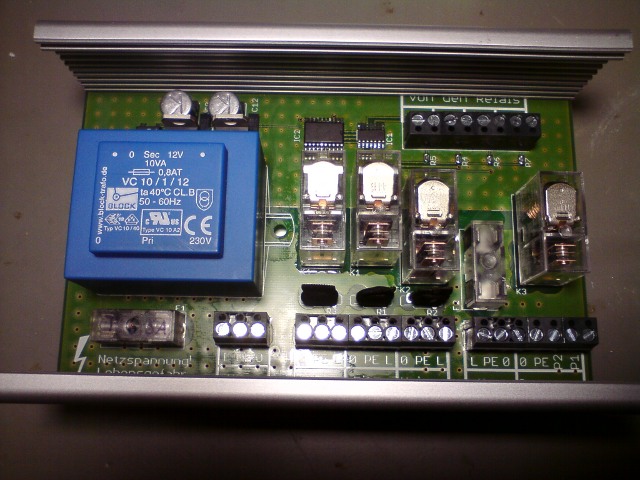

  2. Die Schalteinheit. Hier werden die Aktoren (also Pumpen und Schieber) angeschlossen.Schalteinheit

Die Verbindung der Beiden Einheiten erfolgt mittels Optokopplern, sodass der Netzspannungsteil vom übrigen Teil der Schaltung galvanisch getrennt ist.
